設計安裝數據表：

公稱通徑 DN(mm)	最小長度 (mm)	安裝長度 (mm)	最大長度 (mm)	伸縮量
40	130	150	170	40
50	135	155	175	40
65	150	175	200	50
80	170	200	230	60
100	170	205	240	70
125	190	225	260	70
150	210	250	290	80
200	220	260	300	80
250	235	275	315	90
300	235	280	325	90
350	250	295	340	90
400	260	305	350	90
450	260	305	350	90
500	270	315	360	100
600	280	330	380	100
700	300	350	400	100
800	330	380	430	100
900	330	380	430	100
1000	350	400	430	100
1200	350	400	450	100
1400	390	445	450	110
1600	410	465	500	110
1800	430	485	520	110
2000	450	510	540	120
2200	480	545	570	130
2400	500	570	610	140
2600	540	615	640	150
2800	580	660	690	160
3000	650	750	740	200

說明：

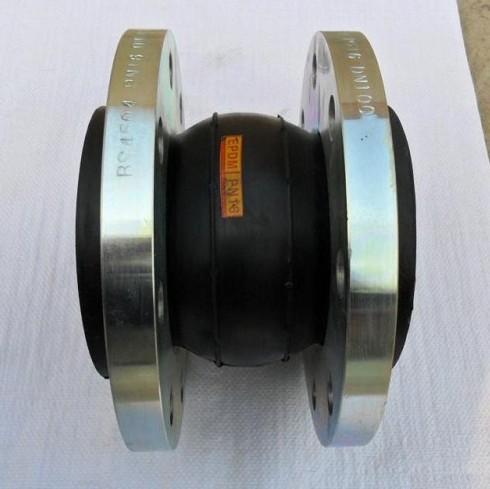

1、該產品為各種給排水管道、水塔、水泵、水表、閥門的安裝拆卸提供了極大方便，給長距離管路因溫差引起的伸縮起到了很好的調節作用。
2、安裝前須鬆開壓盤螺栓、將伸縮管拉至安裝長度、然後用對角法擰緊，切勿壓偏如架空使用兩端須安裝相應的固定支架。
3、法蘭連接采用GB4216.3-4216.5標準 。
4、如選用其它規格可另行生產。
