SS1套管式承盤伸縮器
我廠生產的套管式插盤伸縮器,是集國內外同類產品的成功經驗,潛心研究出的一種工藝先進,安裝使用方便的管道設備。其中大中口徑的套管式插盤伸縮器是我公司的拳頭產品之一,尤其在設計和生產套管式插盤伸縮器方麵,…
|
我廠生產的套管式插盤伸縮器,是集國內外同類產品的成功經驗,潛心研究出的一種工藝先進,安裝使用方便的管道設備。其中大中口徑的套管式插盤伸縮器是我公司的拳頭產品之一,尤其在設計和生產套管式插盤伸縮器方麵,在國內外已處於絕對領先水平,我們竭盡全力為您服務!
密封材料:NBR
材質:灰鑄鐵、球墨鑄鐵
優點:可以與球墨鑄鐵管道無焊縫、無法蘭連接
套管式伸縮器說明:
套管式伸縮器可為城鎮自來水塔、泵房、水表及閥門安裝拆換提供極大的方便,以及對長距離管道因溫差引起的伸縮問題,起到了良好的填補作用,代替了U型管。套管式伸縮器產品可用於給排水工程方麵。同時也可根據用戶的需求而生產特殊參數係列的產品,以滿足於煤氣、石油、化工、水電等領域。
其連接形式有:雙盤式、插盤式、承盤式;法蘭連接尺寸按現行國家標準,可按用戶要求加防拉脫限位螺栓。
套管式伸縮器安裝注意事項:
1.安裝應在最大與最小長度之間,可根椐實際情況進行調整。
2.安裝時,鬆開填料壓盤各螺栓,調整好安裝長度,並將兩端與管子(或閥門、水表)按設計要求安裝好,再檢查填料是否放好,最後壓上填料壓盤,用對角法擰緊螺栓切勿壓偏,使其起到止漏作用。
3.伸縮器安裝在止回閥後。
4.伸縮器兩端必須設置支墩,它本身不承受軸向拉力,必要時可加防拉脫。
密封材料:NBR
材質:灰鑄鐵、球墨鑄鐵
優點:可以與球墨鑄鐵管道無焊縫、無法蘭連接
套管式伸縮器說明:
套管式伸縮器可為城鎮自來水塔、泵房、水表及閥門安裝拆換提供極大的方便,以及對長距離管道因溫差引起的伸縮問題,起到了良好的填補作用,代替了U型管。套管式伸縮器產品可用於給排水工程方麵。同時也可根據用戶的需求而生產特殊參數係列的產品,以滿足於煤氣、石油、化工、水電等領域。
其連接形式有:雙盤式、插盤式、承盤式;法蘭連接尺寸按現行國家標準,可按用戶要求加防拉脫限位螺栓。
套管式伸縮器安裝注意事項:
1.安裝應在最大與最小長度之間,可根椐實際情況進行調整。
2.安裝時,鬆開填料壓盤各螺栓,調整好安裝長度,並將兩端與管子(或閥門、水表)按設計要求安裝好,再檢查填料是否放好,最後壓上填料壓盤,用對角法擰緊螺栓切勿壓偏,使其起到止漏作用。
3.伸縮器安裝在止回閥後。
4.伸縮器兩端必須設置支墩,它本身不承受軸向拉力,必要時可加防拉脫。

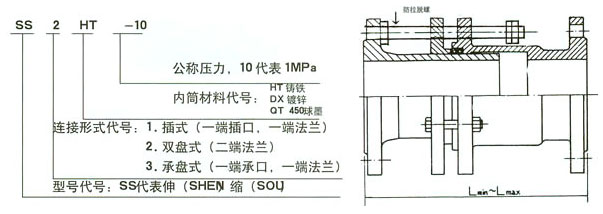

SS1套管式插盤伸縮器安裝數據表
| 型號 | 公稱通徑 DN |
最大長度 Lmax |
最小長度 Lmin |
安裝長度 L |
| -0.6 SS1-1.0 -1.6 |
80 | 350 | 290 | 320 |
| 100 | 410 | 330 | 370 | |
| 150 | 410 | 330 | 370 | |
| 200 | 410 | 330 | 370 | |
| 250 | 410 | 330 | 370 | |
| 300 | 460 | 360 | 410 | |
| 350 | 460 | 360 | 410 | |
| 400 | 460 | 360 | 410 | |
| 450 | 460 | 360 | 410 | |
| 500 | 520 | 400 | 460 | |
| 600 | 520 | 400 | 460 | |
| 700 | 570 | 440 | 505 | |
| 800 | 570 | 440 | 505 | |
| 900 | 660 | 510 | 585 | |
| 1000 | 660 | 510 | 585 |
壓蓋式鬆套伸縮接頭
壓蓋式鬆套伸縮接頭型號SSJB(GB/T12465-1999)或AY(GB/T12465-2002)型,壓蓋鬆套伸縮接頭使管道連接簡便,快速,安裝,可靠。壓蓋式伸縮接頭產品結構設計合理,密封性能可靠。
